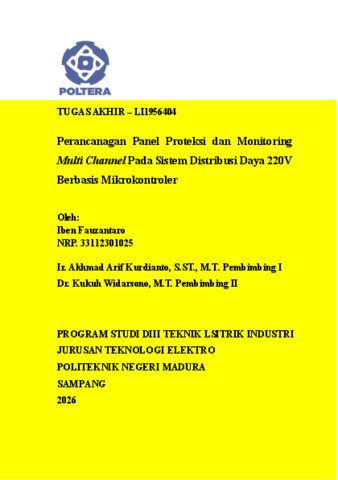

Perancanagan Panel Proteksi dan Monitoring Multi Channel Pada Sistem Distribusi Daya 220V Berbasis Mikrokontroler

Listrik merupakan kebutuhan mendasar yang menopang hampir seluruh aktivitas manusia, baik di rumah tangga, perkantoran, maupun industri kecil. Namun, sistem distribusi daya 220V yang banyak digunakan masih memiliki kelemahan, terutama terhadap gangguan arus lebih. Kondisi ini menegaskan perlunya sistem proteksi yang andal sekaligus monitoring real-time agar keamanan dan keandalan pasokan listrik tetap terjaga. Penelitian ini bertujuan merancang sebuah panel proteksi dan monitoring multi-channel berbasis mikrokontroler Arduino Mega 2560. Sistem ini mengintegrasikan sensor arus ACS712 pada tiap saluran, modul PZEM-004T untuk pengukuran tegangan dan frekuensi, serta relay 8 channel (7 digunakan) sebagai aktuator proteksi. Metode penelitian meliputi perancangan perangkat keras, pemrograman mikrokontroler untuk membaca data sensor, serta pengujian sistem dengan beban nyata. Data hasil pengukuran ditampilkan melalui OLED I2C, sehingga kondisi tiap saluran dapat dipantau secara langsung. Hasil yang diperoleh yakni alat mampu untuk mendeteksi arus lebih secara akurat, memutus beban melalui relay, dan menampilkan parameter listrik secara real-time. Dengan demikian, panel proteksi dan monitoring ini tidak hanya meningkatkan keselamatan pengguna, tetapi juga memberikan solusi praktis dan ekonomis untuk distribusi daya skala rumah tangga maupun industri kecil
